RoadHdm v4.1 官方版

RoadHdm官方版是款针对工程建筑师们所打造的批量横断面绘制工具。RoadHdm电脑版拥有操作简单、支持批量绘制以及完全免费的特点，我们知道在一些公路项目中，施工单位前期进场都会对原地面进行复测。RoadHdm还可以显示数据绘制，可以在表格上直接编辑数据，可以对数据绘制方量表，同时也具有cad插件。另外本软件不可以独立启动，需要将其安装到Excel软件才能使用，必须是Microsoft Excel才能启动这款软件。

RoadHdm软件简介

RoadHdm是断面制作软件，可以帮助用户在绘制断面以及计算断面的时候提供帮助，这款软件具有的功能非常多，用户可以按照官方提供的帮助文件学习本软件的具体操作方式，另外本软件不可以独立启动，你需要将其安装到Excel软件才能使用，必须是Microsoft Excel才能启动这款软件，目前不支持Wps;RoadHdm具有的功能还是非常多的，可以显示数据绘制，可以在表格上直接编辑数据，可以对数据绘制方量表，同时也具有cad插件，需要绘制断面的朋友就下载吧!

测友们，我们这次又花了3天时间把6公里的路基收方横断面测回来了，我们这次任然使用的是GPS，看着如此庞大的工程量，想想马上要把这些断面绘制出来并且展到图上，不免愁容满面。于是根据这个问题，我们开发了一套快速绘制横断面的软件RoadHdm，这样就能用很短的时间把别人花几天做的事情做出来。不论你用全站仪还是GPS测量，只要整理出【点号，x坐标，y坐标，z坐标，桩号，偏距】相应的数据格式，就可以轻松快速绘制断面线了。整个过程只有2步(点2个按钮就解决了的问题)，说明写得比较详细，看起来有点儿多。在此之前，前期需要测友们建立断面位置字典文件，一次建立，从项目开工到完工，土方断面绘制都很轻松。

RoadHdm软件说明

RoadHdm是一款批量横断面绘制工具，对于路基，水利断面绘制既准确还快速，比如原地面复测，工程施工过程中的每一期对上对下已完成横断面线，清表土横断面线，清淤和回填横断面线等。

如果有电子版横断面图，可将实测横断面快速绘入电子版图纸中。通过插件快速圈出方量和提取方量，填入到软件制作的方量表求出方量。如果没有电子版横断面图，可以绘制2期甚至多期之间的横断面线。通过插件快速圈出方量和提取方量，填入到软件制作的方量表求出方量。

RoadHdm软件功能

1、RoadHdm支持数据整理，可以对你绘制的数据管理

2、你可以将数据加载到Excel表格上处理

3、所有的数据都可以在表格显示，可以自己选择对数据排序

4、结合Excel的功能让你可以更好管理断面数据

5、支持在RoadHdm检测当前加载的数据

6、支持绘图功能，从你的表格上就可以得到绘图数据

7、支持步骤提示，可以显示横断面初步整理

RoadHdm软件特色

1、电子版横断面图可将实测横断面快速绘入电子版图纸中。

2、通过插件快速圈出方量和提取方量

3、将数据填入到软件制作的方量表求出方量。

4、电子版横断面图可以绘制2期甚至多期之间的横断面线。

RoadHdm软件特点

1.电子版横断面图可将实测横断面快速绘入电子版图纸中。通过插件快速圈出方量和提取方量，填入到软件制作的方量表求出方量。

2.电子版横断面图可以绘制2期甚至多期之间的横断面线。通过插件快速圈出方量和提取方量，填入到软件制作的方量表求出方量。

RoadHdm安装方法

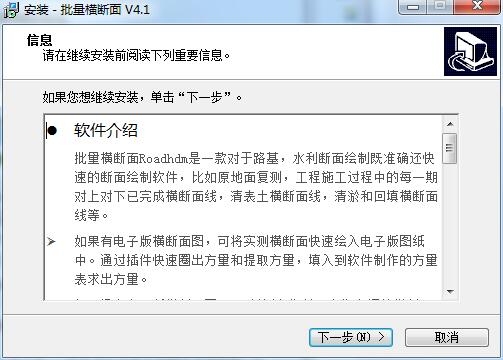

1、下载RoadHdm(批量横断面绘制工具) v4.1免费版.exe软件启动安装，显示协议

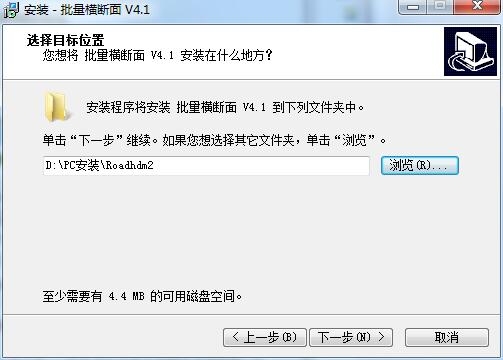

2、设置软件的安装地址C:Program Files (x86)Roadhdm2

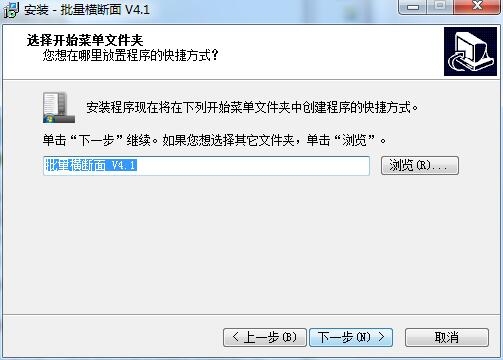

3、设置快捷方式，设置名字为批量横断面 V4.1

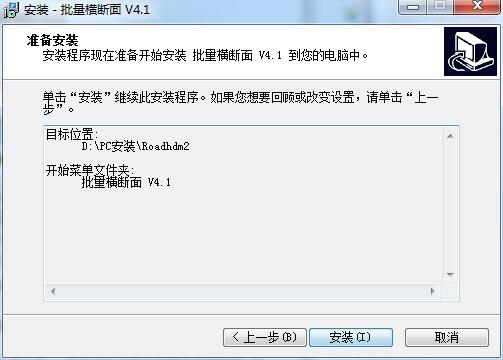

4、提示软件的安装内容，点击安装

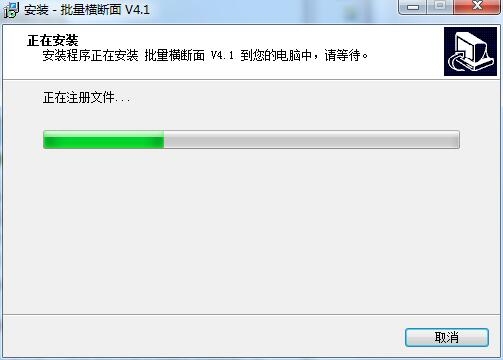

5、显示安装进度，等待软件安装完毕就可以启动

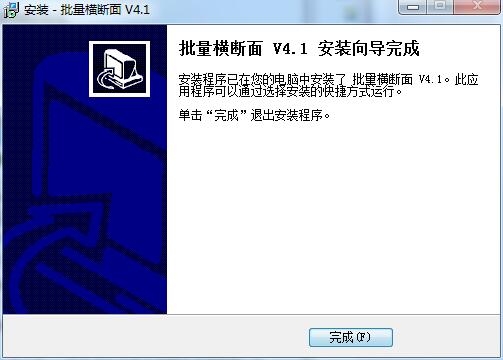

6、显示安装结束，点击完成就可以退出软件，本软件需要在office启动

RoadHdm使用方法

一、横断面绘图数据的整理

1.1 横断面数据初步整理

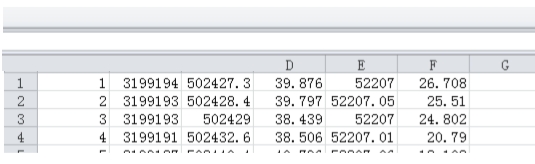

把源数据整理为【点号，x 坐标，y 坐标，z 坐标，桩号，偏距】的格式，其中 x 坐标，y 坐标可 以不填，但是需要空出来。

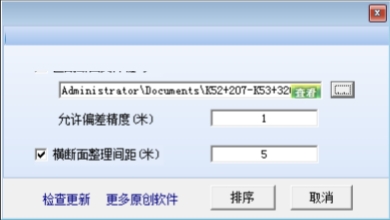

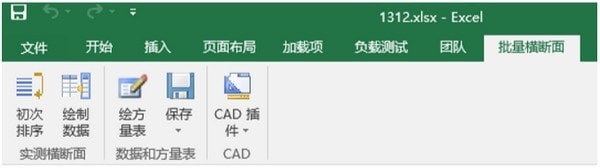

1.2 执行初次排序，其界面如下。

设置是否匹配断面字典文件里面的桩号;设置横断面整理间距,通常为 5 米或 10 米; 设置好后，点击排序

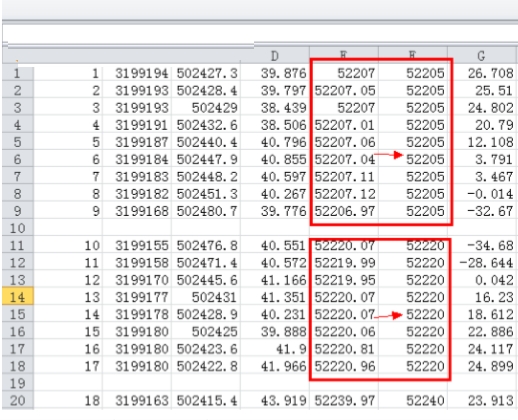

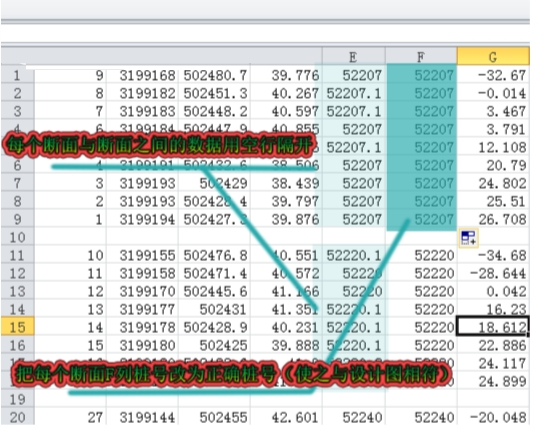

1.3 检查每个断面数据

检查每个断面与断面之间的数据，将其用空行隔开，如果初次排序后，某些数据未达到要求，请手动使用空行隔开。

把每个断面 F 列桩号改为正确桩号，使之与设计图和断面位置字典文件相符。

二、计算并得到绘图数据

2.1 执行绘制数据设置绘图参数。

2.2 复制 I 列数据，在 Cad 图里面绘制地面线

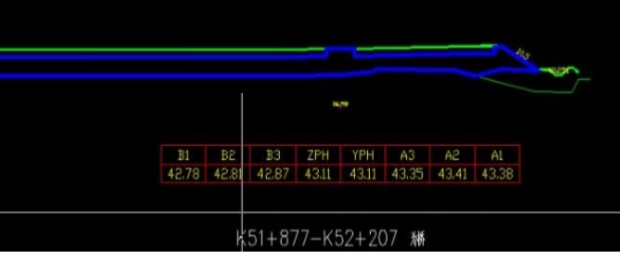

(在 Cad 中新建图层)复制 I 列数据，以 Pl 命令粘贴到 cad 命令栏中绘制出所有断面线到断面图 中，结果图如下：

2.3 在 Cad 图里面绘制断面相应桩号

(在 Cad 中新建图层)，复制 M 列数据直接右键粘贴到 cad 命令拦里面。核对每一条断面线是否与 设计断面一一对应

2.4 在 Cad 图里面绘制断面线上实测点高程

(在 Cad 中新建临时图层)复制 O 列数据直接右键粘贴到 cad 命令拦里面

2.5 在 Cad 图里面个别无设计断面的处理

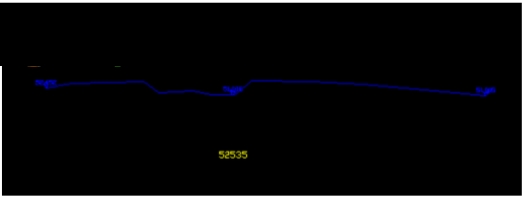

整个图基本完成，看图 K52+535 为没有设计图的加密断面，因为没有设计断面位置，所以他把他 绘制到了一旁的角落位置，我们现在给这个断面绘制设计中桩高程点吧，然后选择该断面线，以设计 中桩点为基点，带基点复制该断面线到相应位置去。

2.5.1 将每个断面的设计中桩高程填入 K 列

方法：复制 J 列桩号，通过《测量内业小宝》或者内置公式 GetH()或者其他<竖曲线计算软件>算 出设计中桩高程填入 K 列

2.5.2 复制 N 列数据，在 Cad 图里面绘制断面设计中点。

(在 Cad 中新建临时图层)复制 N 列数据，用 PL 命令(右键粘贴数据)在 cad 上面展出每个断 面的设计中桩位置。结果如下：这条线看起来有点儿乱，但是每个端点都很重要。

以设计中桩断面高程点为基点，带基点复制断面线到相应设计横断面帽子图里面(对 K52+535 进 行带帽)，这里不展示了。

2.6 认真在 Cad 图中圈出面积

在 cad 图中建立挖方图层和填方图层，或者其他清淤清表图层，分别圈出面积到对应图层。

利用批量横断面赠送的 Cad 插件，mj 命令，将挖方面积和填方面积分别标注在 CAD 对应图层中。

2.7 制作土石方量计算表

点击绘制方量表，设置好方量表计算内容和断面数量，制作出方量表。 该软件可以智能获取测量的断面数量并填入到方量计算表中。

利用批量横断面赠送的 Cad 插件，提取数字命令，将挖方面积和填方面积提取到方量表中

三、如何建立断面位置字典文件

通过以上介绍，大家都可以看到，有了这么一个断面位置位置字典文件，是何等的重要，坐标文件 格式【桩号，中桩图面 x 坐标，中桩图面 y 坐标，中桩设计高程】，下面我们讲讲他是如何建立的吧。

3.1【建议步骤，如果在以后的使用过程中，保证你的断面不会挪动可省去】

打开电子版横断面图，定义一个相对坐标原点 在 cad 命里栏里面输入 _UCS ,指定刚刚我们画的矩形左下角，把它定义为坐标原点。

提示：这一步的作用就是让我们的这些断面位置相对于这个坐标原点不变，这样的坐标文件才有意义。 这样如果后期需要挪动断面至少容易些，不过一般我们不挪动断面。

3.2 画线并提取断面设计中桩图面坐标

为了实现这个目标，我们这里用多段线将每个断面的设计中桩位置链接起来。通过 cad 中 list 命令 获取该多线段每个端点坐标即为断面坐标

将每个断面设计中桩位置用多段线连接好之后，cad 中 list 命令获取该多线段每个端点坐标即为断 面坐标

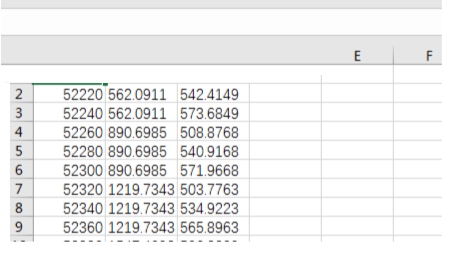

复制刚刚 list 命令获得的坐标到 Excel 里面 H 列，在 B 列和 C 列使用 Getpoint(H1，“X”) 和 Getpoint(H1，“Y”) 函数取得 x 和 y 坐标。如果 Getpoint()不会使用和不能用，请看 函数的安装与使用。

3.3 输入字典中的断面桩号到字典文件中

对着刚才的电子横断面图把每个断面的桩号输入A列, 特别注意每个断面桩号和刚刚提取的断面图面 坐标对应并吻合。

3.4 输入设计中桩高程到断面字典文件中

输入每个断面的设计高程输入到 D 列(即为刚才 CAD 多线段链接的端点位置处的设计高程)

输入方法介绍 3 种： 1. 本软件内置有 GetH() 竖曲线计算函数。如果 GetH 函数不会用，请看 函数的安装与使用。 2. 通过其他软件算出设计中桩高程输入 3. 跟着电子横断面图一一对应输入。

3.5 保存断面位置字典文件

完成断面位置字典文件的制作，将断面位置字典文件保存起来。

请注意以后每个断面的位置就不能动了，如果断面位置挪动画出来的断面线将和你挪动后的断面图不 吻合导致面积和方量错误。如果挪动了断面，请及时更新断面位置字典文件，使字典和断面图位置吻合。

四、自定义函数的安装与使用

4.1 自定义函数的安装

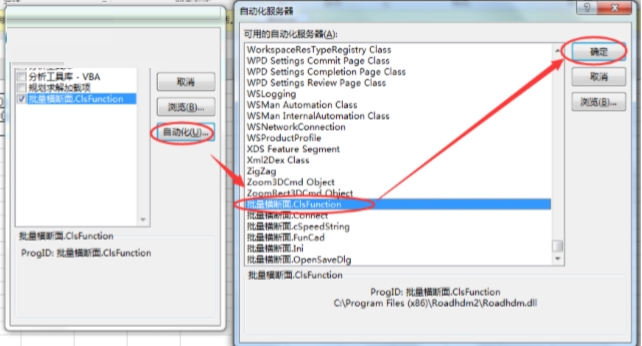

文件---选项---加载项---Excel 加载项---转到---自动化---(批量横断面.ClsFuntion)--确定

4.2 自定义函数的使用

自定义函数有哪些：

1、GetPoint(srctext,cs)，功能是获取 x，y，z 坐标

srctext，就指向 A1 单元格就可以了

cs，指定获得哪一个坐标

有( “x” “y” “z” "x,y" "y,x" )5 个选项

或者也可以使数字前面的任意字符 提示：A1 单元格的内容一般是在 CAD 中用 list 命令点选多线段获得

2、GetH(zh,adress) ，功能计算设计中桩高程(不支持断链)

返回值为设计中桩高程，返回-1 表示各种原因导致计算错误。 Zh，待求计算桩号 Adress，竖曲线参数的位置，可以为几下几种情况。

1. 竖曲线参数文件绝对路径，支持测量内业小宝竖曲线文件：

比如 Geth(2000,“C:UsersGoogDesktopXX 项目纵断面.ZM”) 表示采用 C:UsersGoogDesktopXX 项目纵断面.ZM 路径的竖曲线参数，计算桩号为 K2+000 处的设计中桩高程。

2. 竖曲线参数文件相对路径，支持测量内业小宝竖曲线文件： 比如 Geth(2000,“XX 项目纵断面.ZM”) 或者 Geth(2000,“XX 项目纵断面”)

表示采用在《批量横断面》软件安装目录，同时与 Roadhdm.dll 文件在同一个目录下的 XX 项 目纵断面.ZM 竖曲线参数，计算桩号为 K2+000 处的设计中桩高程。

3.Excel 工作表内的单元格地址，最好是加上绝对地址符号$的单元格地址。

比如 =GetH(2000,$D$1:$F$16) 或者 =GetH(2000,D1:F16)

表示采用在单元格区域为$D$1:$F$16 的竖曲线参数，计算桩号为 K2+000 处的设计中桩高程。

注意：单元格列数只能为 3 列，行数必须不少于 3 行，格式为：

3、Rand0(min，max，[digit])，功能是获得带小数的随机整数

Min，随机数的小边界(正负均可)

Max，随机数的大边界(正负均可)

Digit,随机数的小数位数(如果不填，默认值 0)

4.FWJ(X1, Y1, X2, Y2,[Mode])，功能是计算 2 点直线的方位角

X1，第一点的 X 坐标

Y1，第一点的 Y 坐标

X2，第二点的 X 坐标

Y2，第二点的 Y 坐标

Mode，可选参数(如果不填，默认值 0)

0- 表示直接计算，需要手动设置单元格格式，优点是结果可以参与角度四则运算

1- 表示显示为 DD°MM′SS″的格式，结果不能参与角度四则运算

2- 表示显示为 DD 度 MM 分 SS 秒的格式，结果不能参与角度四则运算

3- 表示显示为 DD.MMSSSS 的格式，结果不能参与角度四则运算

提示：如果 mode=0 还需要显示为度分秒，设置单元格式为( [h]"°"mm"′"ss"″" )

步骤：右键单元格--设置单元格格式—

5.JL(X1, Y1, X2, Y2)，功能是计算 2 点直线的长度(2 点间距离)

X1，第一点的 X 坐标 Y1，第一点的 Y 坐标 X2，第二点的 X 坐标 Y2，第二点的 Y 坐标

6. ViewF(rng) ，功能获得其他单元格的公式

Rng，excel 任意单元格 7. Text2(rng) ，功能获得其他单元格的带格式字符

Rng，excel 任意单元格

8.HHR(L,A,R) ，功能是计算完整和不完整缓和曲线的另一端半径。 L， 缓和曲线长度 A，缓和曲线参数 R，缓和曲线一端的半径

9.VlookZhD(Zh,D,ScrRange,Column,ZhDig,DDig)，功能是在数据表某区域中进行两个值的匹配查找， 返回其他列的数据，数字类型。

Zh , 在要查找的区域第一列要查找的第一个值，数字类型。比如桩号

D， 在要查找的区域第二列要查找的第二个值，数字类型。比如偏距

srcRange,要查找的区域

Columu, 需要返回数据在查找区域的第几列数

ZhDig,第一个值允许偏差精度，数字类型。比如允许桩号偏差 1 米

DDig,第二个值允许偏差精度，数字类型。比如允许偏距偏差 1 米

RoadHdm常见问题

问：Excel上面找不到批量横断面的选项卡?

答：你这种情况一般是非正确操作软件，或者填入了非正确的数据，导致Excel加大cpu在错误处理上面，所以Excel会叫你是否禁用插件，这个时候,你不要禁用就是了。点击Excel菜单: 文件>>选项>>加载项 找到下面的管理,选择 禁用项目>>转到,选择批量横断面RoadHdm,启用就好了。

RoadHdm更新日志

1.修正当桩号不是数字的时候会卡死的错误

2.修正偏距为字符排序不正确的错误

3.增加初次排序时可以设置断面间距的功能

4.增加初次排序是可以匹配断面字典文件桩号的功能

5.增加制作方量计算表的功能,并且可以智能填入桩号

6.增加Text2()函数。

7.增加Getpoint()函数功能,可以提取任何字符后面的数字。

8.修正数据尾部有空行的问题。

9.修复注册的时候，用户容易忽略的空格问题。

10.修复一个竖曲线要素起点桩号不能为0的错误。修复一个竖曲线要素只有3行的错误。

11.增加cad插件，方便我们cad中圈面积计量。

12.修复部分bug。
