11cj33通风采光天窗

软件标签: 天窗图集建筑图集

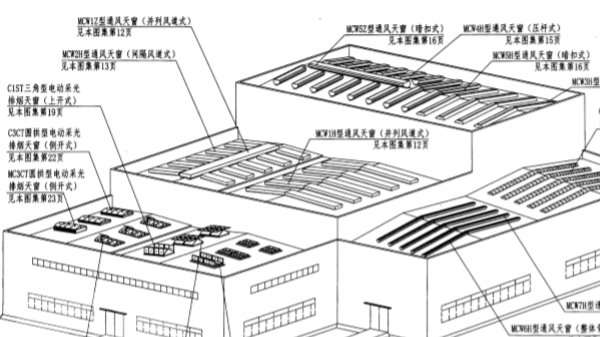

11cj33通风采光天窗图集帮助你在建筑安装采光通风玻璃的时候提供一个非常详细的说明，而且这就是设计标准。图集中还有相应的参考图，而且还有详细的标注。欢迎来下载1

本图集适用于工业与民用建筑的屋面通风。采光及排烟。主要用于冶金、航空、造船、机械、玻璃、轻工等行业建筑及大型公共建筑。

说明，选用表，平、立、剖面图及构造节点详图等内容。

1、通风天窗具有外形美观、通风效率高、防雨雪和避风性能好、结构重量轻、安装方便等特点。

2、电动采光排烟天窗品种多样化、构造合理、应用广泛，具有较高的市场使用价值。

3、天窗采用新材料、新技术、新工艺，产品专业性强，类型多样，设计合理，便于设计选用和施工安装，尤其适用于轻钢结构的建筑。

一、电动采光排烟天窗为

1、C1ST上开式三角型电动采光排烟天窗

2、C1XT下开式三角型电动采光排烟天窗

3、C2T一字型电动采光排烟天窗

4、C3CT侧开式圆拱型电动采光排烟天窗

5、MC3CT侧开式圆拱型电动采光排烟天窗

6、C3ST上开式圆拱型电动采光排烟天窗

二、固定式采光天窗为

C3G固定式圆拱型采光天窗

三、通风天窗为

1、MCW1型通风天窗（并列风道式）

2、MCW2型通风天窗（间隔风道式）

3、MCW3型通风天窗（碗式）

4、MCW4型通风天窗（压杆式）

5、MCW5型通风天窗（暗扣式）

6、MCW6型通风天窗（整体骨架式）

7、MCW7型通风天窗（箱形骨架式）
