PentaLogix CAMMaster Designer最新版是款针对图形图像所打造的专业的CAM设计工具。PentaLogix CAMMaster Designer官方版可以与cad类的文件格式兼容，可以方便用户进行各类CAM设计文件的查看、检测、创建、比较或者进行合并等操作。PentaLogix CAMMaster Designer件为广大用户提供了非常先进的设计制作功能，可用于印刷精确的电路板数据，提供了脚本自动化CAMMaster功能，大大提升了效率。

PentaLogix CAMMaster Designer基本简介

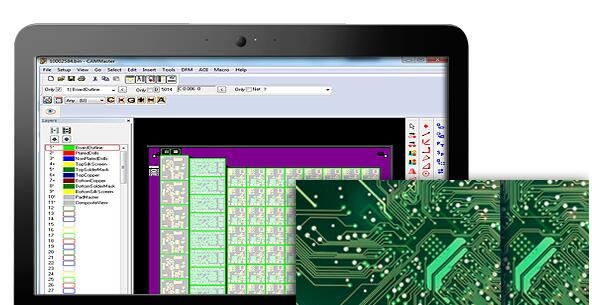

PentaLogix CAMMaster Designer是一款功能强大的绝佳CAM软件，使用为用户提供最先进的设计功能，CAMMaster是用于印刷电路板数据的精确，高速CAM软件，提供脚本自动化CAMMaster功能。CAMMaster拥有全面的加速键列表，可使Power Users更高效。哪怕是复杂的作业使用它也额能够轻松完成，是业内最好的CAD配套工具，轻松实现Panelization，网表提取和DRC设定了行业标准。软件包括高级DFM检查、网表提取(轮廓和栅格)、网表比较、多边形合并、自动绘制到Flash、选择按交点、SolderMask生成以及从Pad Master自动创建钻取文件等各种高级功能，新版本不仅改进了现有功能，还添加和增强了诸多功能操作。

PentaLogix CAMMaster Designer功能介绍

1.基于轮廓的网表提取;

2.高级DFM检查;

3.自动光圈转换;

4.图层比较;

5.NetConvert;

6.自动绘制到闪存转换;

7.焊料掩模生成;

8.铜浇注;

9.丝网剪裁;

10.放气和偷窃;

11.网表比较;

PentaLogix CAMMaster Designer软件特色

1.光栅与矢量DRC技术

光栅DRC将Gerber图像转换为栅格位图，并使用该位图创建图像的多边形轮廓。然后光栅DRC检查多边形之间的间隙和接触。VectorDRC使用格柏对元素的位置，大小和形状的描述来确定元素之间的间隙和接触。

2.栅格与矢量DRC错误检查方法

RasterDRC例程使用用户可定义的颜色编码图形标记DRC错误。您可以使用专门的DRC错误检查工具转到每种错误类型的第一个，下一个，上一个或最后一个错误。VectorDRC通过将特殊错误标记D代码的选定元素插入错误位置的文件中来标记错误。您可以使用程序的选择和检查工具检查VectorDRC错误，以查找具有错误标记DCode的每个元素。

3.光栅DRC的优点

RasterDRC技术可以处理绘画和划痕图像，而VectorDRC技术则不能。由许多元素组成的图像(例如用轨迹绘制的平面)不一定会减慢光栅DRC，而这些类型的图像确实会降低矢量DRC的速度。因此，对于包含许多元素的文件，RasterDRC可以比VectorDRC快得多。RasterDRC错误检查工具比VectorDRC方法更容易使用，并且它不涉及以VectorDRC的方式将数据插入文件。光栅DRC可以执行丝网印刷检查，而VectorDRC则不能。

4.矢量DRC优势

进行矢量DRC所需的时间更多地与元素的数量相关，而不是与图像或元素的物理尺寸相关。因此，只要它们都具有相同数量的元素，大板不一定比小板长。执行光栅DRC所需的时间更多地与必须检查的像素数量相关，而不是与元素数量相关。因此，无论涉及的元素数量多少，必须以高分辨率检查的大图像或具有非常小部件的图像可能比较小或低分辨率图像花费更长时间。这意味着VectorDRC在物理尺寸较小的电路板上比RasterDRC更快。

PentaLogix CAMMaster Designer安装步骤

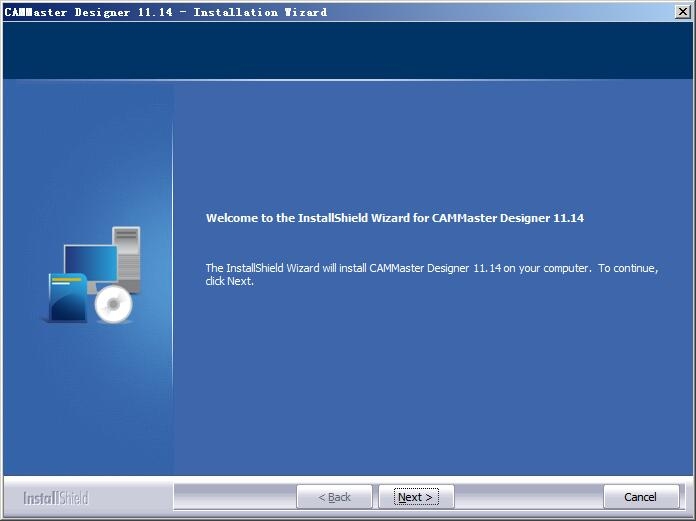

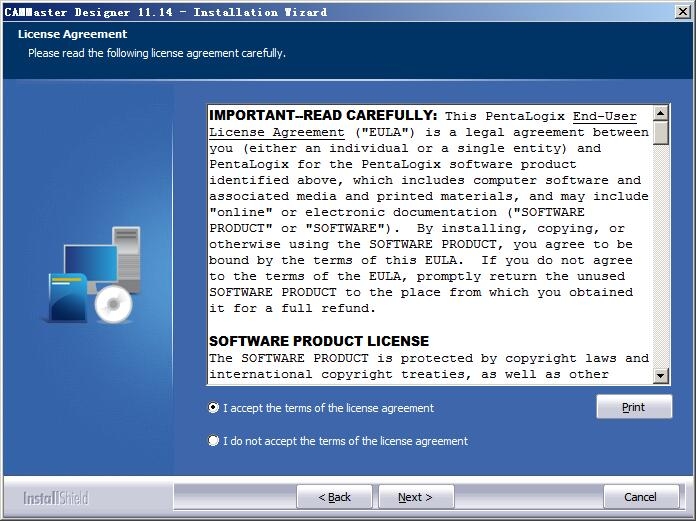

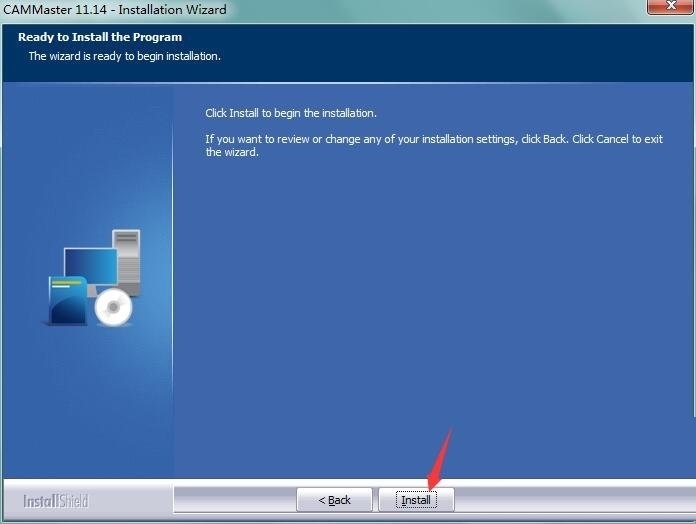

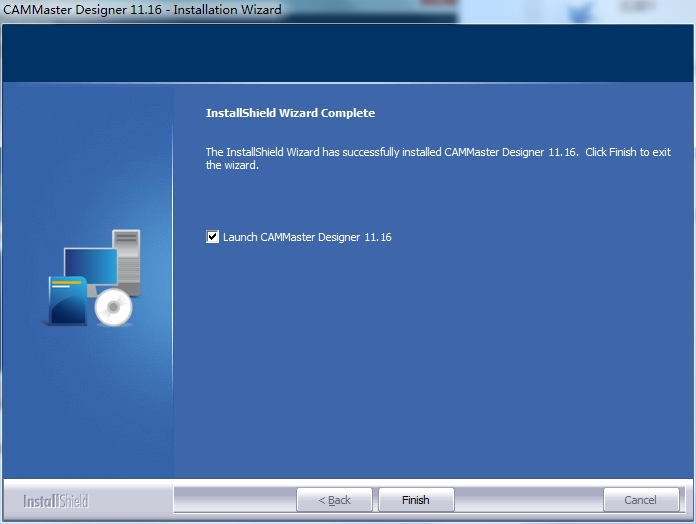

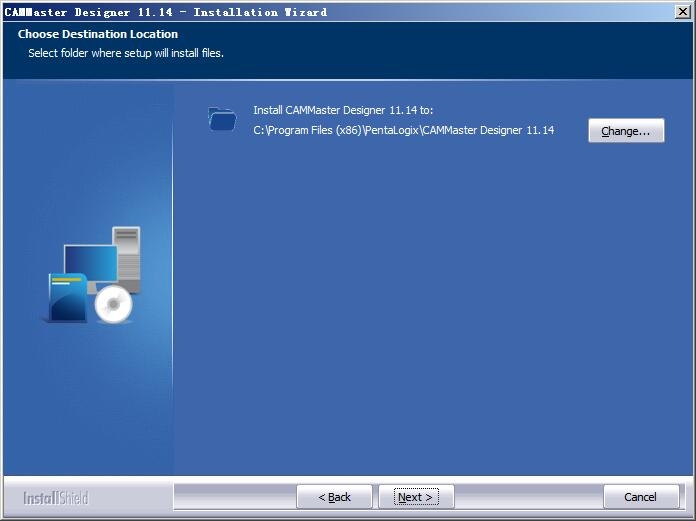

1、双击“CAMMaster_Designer_Setup.exe”进入到软件安装向导
