Altium Designer 2020 v正式版

Altium Designer 2020是由Altium Content公司推出的全新一代电子电路设计软件的最新版本。AD 2020新增Dark 暗夜风格的全新UI并对软件菜单布局进行了适当调整及简化的PCB文档处理。Altium Designer 2020官方版为用户提供了一个全新而直观的工作操作环境让设计流程更加直观简洁。

Altium Designer 2020软件功能

互联的多板装配

多板之间的连接关系管理和增强的3D引擎使您可以实时呈现设计模型和多板装配情况 – 显示更快速，更直观，更逼真。

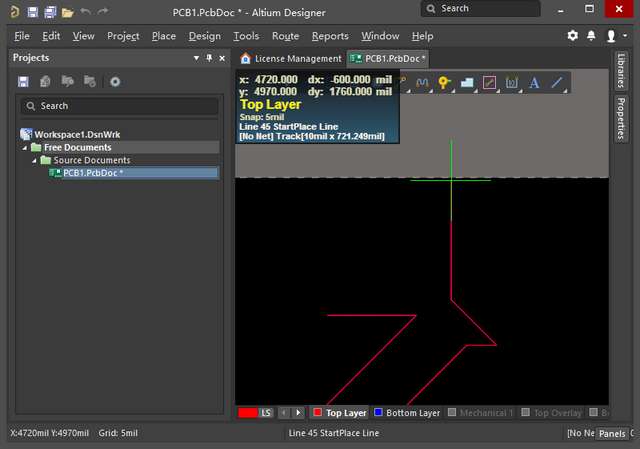

时尚的用户界面体验

全新的，紧凑的用户界面提供了一个全新而直观的环境，并进行了优化，可以实现无与伦比的设计工作流可视化。

强大的PCB设计

利用64位CPU的架构优势和多线程任务优化使您能够比以前更快地设计和发布大型复杂的电路板。

快速、高质量的布线

视觉约束和用户指导的互动结合使您能够跨板层进行复杂的拓扑结构布线 – 以计算机的速度布线，以人的智慧保证质量。

实时的BOM管理

链接到BOM的最新供应商元件信息使您能够根据自己的时间表做出有根据的设计决策

简化的PCB文档处理流程

在一个单一的，紧密的设计环境中记录所有装配和制造视图，并通过链接的源数据进行一键更新。

Altium Designer 性能改进

AD软件资源占用太厉害，对于复杂的PCB，连吃鸡都能轻松驾驭的电脑多面AD都会卡顿的受不了，特别是AD17。

层次式 & 多通道设计

层次式设计环境允许将设计划分为各个可托管的逻辑模块(方块图)，并在顶层设计图纸中将这些方块图连接在一起(例如：电源模块、模拟前端处理模块、处理器、IO接口、传感器等)。

自动交叉探测

通过在原理图和PCB之间交叉探测设计对象，在多个项目文件间快速浏览。

PADSLogic 导出器

通过PADSLogic导出功能，可以节省将设计文档从Altium Designer输出到 PADS的时间。在Altium Designer 中设计最先进的板子布局，然后即可将原理图和板子布局转换到您PADSLogic的工作区。

Altium Designer 2020软件特色

Altium Designer在原理图和PCB之间保持了双向联系，从而为整个设计过程提供统一的界面和数据模型，提高了产能。通过原理图编辑器，可以进行平行结构、层次化结构和混合拓扑设计、设计复用，同时还有许多产能加速工具，包括Smart Paste™、Device Sheets™、Snippets和全局编辑。设计规则和约束可以从首次设计的PCB原理图中进行添加。通过从原理图到PCB(或从PCB到原理图)的交叉选择和交叉探查，可以实现快速的布局布线和交互式设计预览(2D和3D通用)。

Altium Designer 2020快捷键

1、Ctrl + O使用“打开”对话框命令页打开任何现有文档

2、Ctrl + F4关闭活动文档命令页面

3、Ctrl + S保存活动文档命令页面

4、Ctrl + Alt + S保存并释放已定义的实体命令页面

5、Ctrl + P打印活动文档命令页面

6、Alt + F4退出Altium Designer命令页面

7、Ctrl + Tab循环前进到下一个打开的选项卡式文档，使其成为设计工作区命令页面中的活动文档

8、Shift + Ctrl + Tab向后循环到上一个打开的选项卡式文档，使其成为设计工作区命令页面中的活动文档

9、F4切换所有浮动面板命令页面的显示

10、Shift + F4平铺所有打开的文档命令页面

Altium Designer 2020更新日志：

焊盘/通过热连接——即时更改焊盘和过孔的热连接样式。

Draftsman——Draftsman的改进功能使您可以更轻松地创建PCB制造和装配图纸。

Stackup Materials Library——探索Altium Designer如何轻松定义图层堆栈中的材质。

路由跟随模式——了解如何通过遵循电路板的轮廓轻松布置刚性和柔性设计。

组件回收——移动板上的组件而不必重新路由它们。

高级层堆栈管理器——图层堆栈管理器已经完全更新和重新设计，包括阻抗计算，材料库等。

Stackup Impedance Profiles Manager——管理带状线，微带线，单个或差分对的多个阻抗曲线。

实时跟踪更正——Altium Designer路由引擎在路由时主动停止锐角的创建，以及不必要的循环。

差分对光泽——无论您是进入还是离开打击垫，或只是在电路板上的障碍物周围导航，Altium Designer都可确保将差分对耦合在一起。

跟踪光泽——后路线上光功能可以保证跟踪的专业完整性，同时遵守您的设计规则。

零件搜索面板——通过全局参数供应商搜索，直接放置和迁移满足设计，可用性和成本要求的电子部件。

印刷电子支持——Altium Designer对Printed Electronics叠层设计的支持为设计人员提供了明显优势的新选择!

HDI设计支持——通过microvias支持加速您的HDI设计

多板对象智能配件——消除了确保机箱中多个板的形状和配合的挑战。

多板设计的刚性 – 柔性支持——使用刚挠性和单板设计创建多板组件。

用于设计导出和几何计算的3D内核——将多个PCB设计项目逻辑地组合到物理系统组件中，以确保形状，功能和配合，不会发生碰撞。

新的PCB连接绘图选项： “视图配置”对话框中已实现“在单层模式下显示所有连接”和“使用连接图的层颜色”的新选项。 有关详细信息，请阅读Altium Wiki。

支持Lattice Diamond：Altium Designer现在支持Lattice Diamond软件，用于针对莱迪思FPGA的设计。 此外，Lattice iostandard约束已得到改进并且已正确映射。

PCB中3D Mechanical CAD接口的进一步改进：改进包括更改STEP文件输出以使用Board Part的“Component Suffix”选项，并在PCB IDF导出实用程序检测到空组件注释时添加了警告。 查看BugCrunch报告#1200。
